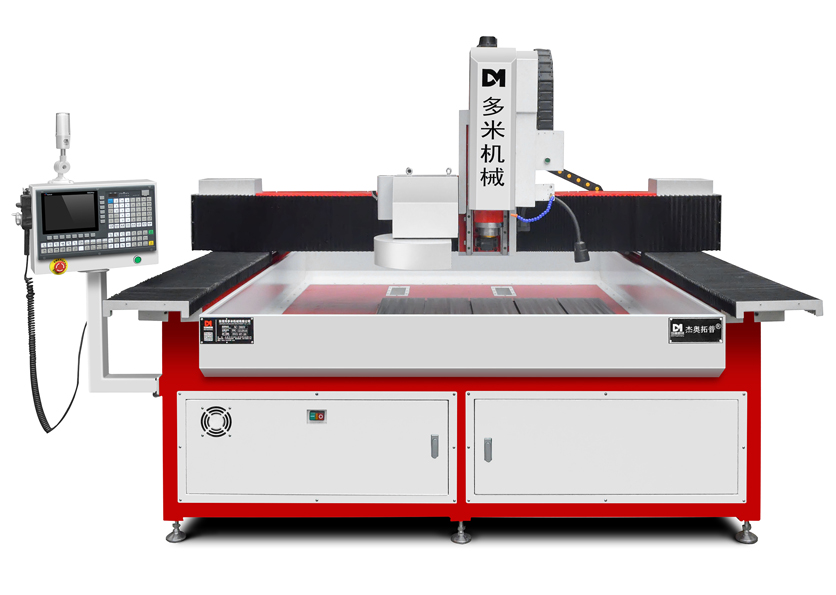

我們今天來看一款龍門數控鉆攻設備。
這是一臺專門針對大幅面平板鉆孔攻牙的機床，傘型刀庫跟隨主軸移動，伺服直接換刀動作，實現多規格孔徑快速換刀加工，優化設計了移動部件，Y軸采用雙驅傳動，重負荷滾珠線性滑軌，搭配雙套傳動機構，保證動梁平穩運行，整個機架經過回火處理后多次精加工，XYZ三軸移動均為動梁完成，然后底座工作臺固定不動，最大程度上限制了機床長時間移動而導致的自然變形值，工作臺面合理布局了多條T形槽，方便客戶更換不同產品時的工裝快速鎖緊，此外因?yàn)楣ぷ髋_(tái)足夠大，那客戶可以同時裝夾多件產品加工，或者做左右雙工位循環不停機加工，在主軸的選配方面如果說同一塊板上面，孔徑規格較多時，我們可以根據孔直徑范圍和加工材料來選擇BT30的高速主軸，或者說大扭力的機械主軸實現自動換刀加工，當同一塊板上面空規格較少時，我們也有多主軸的布局形式，可以去選擇工作臺面的尺寸大小根據您要加工的產品外形來定，加工形成越小于工作臺面，這樣子的話裝夾和定位的時候都會更合理方便。
數控系統是標準的加工中心系統，簡化了程序編輯部分，我們除了像傳統意義上的3D軟件編程后處理之外，還可以選擇CAD圖檔導入自動生成程序，或者說直排式鉆孔、棋盤式鉆孔等多種編程方式，然后圖紙的程序就可以按照?qǐng)D紙的序號去保存，要加工時隨即調用即可。若需了解更多數控鉆攻機床，歡迎聯系我們！
